中国粉体网讯  球形粉体的形貌特性是其他形貌，如不规则、角形、片状等粉体是不具备且无法替代的，其在表面形貌、粒径分布和流动性等方面表现出优异的性能，因此在高端产业中得到了广泛应用。

球形粉体：五大高端应用领域的“宠儿”

半导体领域应用

球形氧化铝（尤其是Low-α射线球形氧化铝）在半导体领域主要应用于先进芯片封装、陶瓷基板、化学机械抛光（CMP）以及导热界面材料等关键环节，是支撑半导体高集成化、高算力、高可靠性发展的重要关键材料。比如，半导体企业在7nm工艺节点的芯片封装中，采用纯度≥99.95%，球形度≥0.98的球形氧化铝为填料。填充率为83%的条件下，导热界面材料的导热系数有望达3.5W/mK，比传统破碎法氧化铝提高了约25%。同时，由于球形颗粒的流动性好，封装过程中的填充均匀性显著改善，芯片热点温度降低了8℃左右。

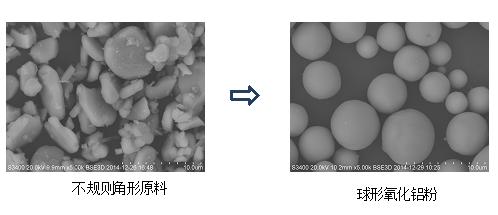

球形氧化铝，来源：百图股份

航空航天领域

球形金属粉末在航空航天领域主要用于制造高性能关键部件，例如航空发动机的高温合金涡轮盘、压气机叶片以及火箭喷嘴、热屏蔽系统等。在航空发动机热端部件的防护涂层中，采用等离子喷涂工艺，可将球形陶瓷粉体（如YSZ空心球）制备成热障涂层（TBCs）或环境障涂层（EBCs），该粉体在喷涂时飞行速度高、铺展充分，形成的涂层孔隙率适中，具有极低的热导率、优异的抗高温烧结性和耐热震性，能有效降低部件表面温度（降温达200~300℃），延长发动机热端部件的服役寿命。

此外，使用高导热、低介电损耗的球形陶瓷粉体，如氮化铝陶瓷基片、氮化硅陶瓷管壳等进行部件制造或作为导热/介电填料，能有效解决卫星高功率芯片的散热难题，保障电子系统稳定运行；同时，球形粉体填充的陶瓷基片或管壳具有低介电损耗和优异的耐高温性能，能提升卫星通信模块的信号质量与抗干扰能力，并实现部件的轻量化。

医疗植入领域

在医疗领域，球形金属粉末以钛合金（如Ti-6Al-4V）、铌等材料为主，被广泛用于骨科植入物（髋/膝关节）和牙科修复体的定制化生产。而在牙科领域，钴铬合金球形粉因其不含致敏镍元素且耐磨性极佳，成为了烤瓷牙冠的主流材料。更具挑战性的是纯钽粉的应用，钽被誉为“亲骨金属”，比如星尘科技研发的医用级球形钽粉，通过3D打印技术制成多孔椎间融合器，其蜂窝结构与人体骨小梁完美匹配。临床数据显示，使用该材料的近1000例脊柱手术中，骨整合时间缩短至8周，感染率控制在0.3%以下，远低于传统钛合金植入体的2.1%。

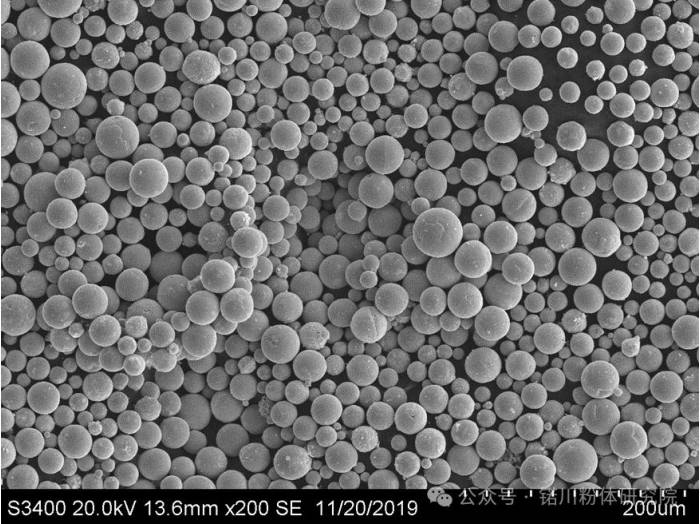

医用球形钽粉，来源：锘川粉体研究院

此外，陶瓷粉体也同样扮演着关键角色，羟基磷灰石 (HA)成分与人体骨骼无机质高度一致，通过球形HA粉用于等离子喷涂在钛合金基体上，可加速早期骨结合。

消费电子领域

随着折叠屏手机的爆发式增长，让球形钛粉成为了MIM（金属注射成型）工艺的”绝对宠儿“。铰链作为折叠屏手机的“心脏”，需要在极小的空间内完成数十万次的开合而不失效。这就要求所使用的钛粉必须是完美的球形，且具有极高的细粉收得率。在5G基站建设中，球形氧化铝粉体填充的覆铜板，介电常数稳定在3.8以下，信号传输损耗降低20%，助力实现超高速数据通信。

华为折叠手机

热喷涂领域

热喷涂是我们不能忽视的一大工业应用场景，球形粉体因其形状规则、流动性好、堆积密度高、粒度分布均匀等优异的理化特性，在热喷涂领域得到了广泛应用。其核心优势在于：球形粉体在喷涂过程中送粉流畅，能有效避免粉体团聚，确保涂层均匀、致密，从而显著提升涂层的综合性能。

“球形”粉体为什么受宠？

球形粉体的独特优势无疑是它的独特形貌，球形颗粒表面光滑无棱角，这也代表着流动性是球形粉体的第一竞争力。优良的粉体流动性，能够提高粉体的填充量，粉末冶金领域可以显著提升成型件的致密度，烧结过程中成形件收缩均匀，因而获得的制品精度高、性能好，效率高。

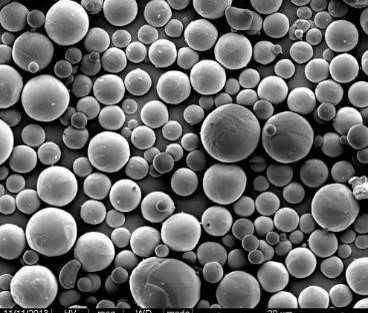

来源：联瑞新材

堆积密度也是一关键因素。球形粉体的颗粒粒径分布范围窄，当球形颗粒紧密排列时，理论填充率可达74%，远超片状或针状粉末的50%。在实际应用中，半导体封装中，球形硅微粉的高填充使环氧塑封料的热导率提升至3.5W/(m·K)，解决了5G芯片的散热瓶颈。而在动力电池领域，球形磷酸铁锂的振实密度突破2.4g/cm³，直接推动能量密度提升15%。

球形金属粉怎么来的？陶瓷粉为什么更难？

同样是粉末，工业界对待金属和陶瓷的态度却天差地别：前者大部分球形粉体已实现大规模、低成本量产，后者却长期困在“能做但不完美、能用但太贵”的瓶颈里。

金属粉体：顺水推舟的球化

球形金属粉体主流的制备技术主要是雾化法。雾化法是在粉体原料熔融后，通过特定的方式（如高压气体雾化、离心雾化、超声雾化等）对熔融态液体进行雾化处理，即将熔融态液体冲击剪切成尺寸小于150μm的颗粒，随后对液滴进行快速冷却固化，从而获得球形粉体的工艺过程。

雾化法制备的粉体粒度小、球形度高、粒度可控，是目前制备球形钛粉最主流的方法。雾化法广泛应用于低熔点的金属和合金球形粉体的制备，如Cu粉、 Al粉和不锈钢粉等，对于具有高熔点的金属、合金和陶瓷则无能为力。

对于那些熔点极高、难以用传统方式雾化的难熔金属，如钨、钼或钽，工业界则采用等离子球化技术。通常先将原料制成不规则粉末，再将其送入温度高达上万摄氏度的射频等离子体中。该技术具有高温、高焓、高化学反应活性、反应气氛和反应温度可控等特点，非常适合制备纯度高、粒度小的球形粉体，尤其适用于高熔点金属球形粉体的制备。加拿大的泰克纳公司开发的等离子体粉体处理系统在世界范围内处于领先地位，己实现钨、钼、镍、铜等金属粉体和二氧化硅、氧化铝等氧化物陶瓷粉体的球化处理。

陶瓷粉体：逆水行舟的挑战

陶瓷粉体之所以更难制备成理想的球形，主要面临两大核心挑战：

第一，熔点太高，难熔难塑。金属是金属键结合，而陶瓷多为共价键或离子键。这种强力的化学键赋予了陶瓷极高的硬度和耐高温性能，但也带来了致命的副作用：许多高性能陶瓷在达到熔点之前就已经分解或升华了。比如氧化铝、氮化硅的熔点远高于常见金属，这让常规的“熔化-雾化”法变得困难重重。

第二，易团聚。陶瓷粉体的制备中最棘手的问题在于：陶瓷粉体（尤其是纳米级粉体）比表面积大、表面能高，极易产生严重的软团聚（范德华力、静电作用）和硬团聚（氢键、烧结颈），团聚体在球化过程中难以完全解聚，导致颗粒无法均匀受热或均匀变形，严重影响球形度。此外，陶瓷粉体易脆，在机械球磨等物理球化过程中，极易发生脆性断裂，产生大量不规则碎片或微裂纹，难以通过机械力实现完美的塑性变形和圆整。

因此，球形陶瓷粉体的制备常采用等离子体球化法、高温熔融喷射法、燃气火焰球化技术等特种工艺，或者使用需要能承受极高温度的熔炼和雾化设备。

粉好，一切都好。不同制备工艺的球形颗粒形成机理不同，对于球形率、粒径大小、纯度、分散性等关键性质的调控影响着最终球形粉的产品质量，而这也跟粉体材料生产装备密切相关。

目前我国制备高性能球形粉体的关键装备仍主要依赖于国外进口，在高新技术与新材料需求迫切的背景下，2026年6月30日，中国粉体网将在无锡举办“2026高端热喷涂材料制备与应用技术大会”。届时，湖南天际智慧材料科技有限公司副总经理李盘将带来《球形金属及陶瓷粉末的制备技术和装备》的报告。

湖南天际智慧材料科技有限公司专注于各种微纳米粉末材料的制备技术研发和生产装备的制造。产品产业链包括高性能粉末材料的制备技术和装备、粉末材料的改性技术和装备、粉末成型制品的烧结和热处理技术和装备等。其利用高温熔融喷射法在不同批次球形氧化铝制备中的独特优势，尤其是结合富氧燃烧技术的工艺优化。

来源：

彭琳等：球形粉体制备技术研究进展

锘川粉体研究院：新材料丨为什么追求“球形”粉体

中国粉体网

（中国粉体网编辑整理/空青）

注：图片非商业用途，存在侵权告知删除
