中国粉体网讯  碳化硅（SiC）被视为第三代半导体的代表材料，以其在电源管理领域的高效性能而广为人知。当前，在AR眼镜这一新兴应用中，SiC正展现出意想不到的价值。

衍射波导是一种利用光栅结构引导和传播图像的显示技术，它能在保持大视场角的同时大幅减薄透镜厚度，使AR眼镜外观更接近普通眼镜。SiC的优势在于其高达2.6–2.7的折射率，较传统玻璃或树脂材料（1.8–2.0）提升近50%。这意味着，在同样视场角条件下，SiC波导镜片可以设计得更薄、更简洁：单层镜片即可实现70°-80°的超大视场角，厚度仅0.55mm，重量仅2.7g。这不仅从源头上减轻了佩戴负担，还有效解决了衍射光波导长期存在的“彩虹纹”问题，显著提升画面纯净度。

除了光学优势，SiC在电源管理和散热方面同样表现突出。AR眼镜的Micro LED显示屏需要高亮度输出，这通常伴随高功耗和热积累。SiC的热导率高达490 W/m·K（接近铜，远超普通玻璃百倍以上），能快速导出发热，确保光源稳定运行并延长寿命。同时，作为功率器件材料，SiC还能提供高效能源管理，帮助眼镜摆脱“短续航”的桎梏，从而真正迈向全天候佩戴。

另外，SiC的耐用性也是AR走向消费级市场的关键支撑。其莫氏硬度达到9.5，仅次于钻石，使镜片具备极强的抗刮擦能力，能够承受日常高频使用。这与消费者对耐磨、持久的电子产品期待高度契合。

然而，尽管碳化硅被公认为AR眼镜光学材料的“终极答案”，但商业化之路仍有拦路虎——成本。只有通过工艺优化、规模效应与产业链协同，将成本压缩至可接受区间，碳化硅镜片的AR眼镜才有可能从少数人的尝鲜走向大众的日常。

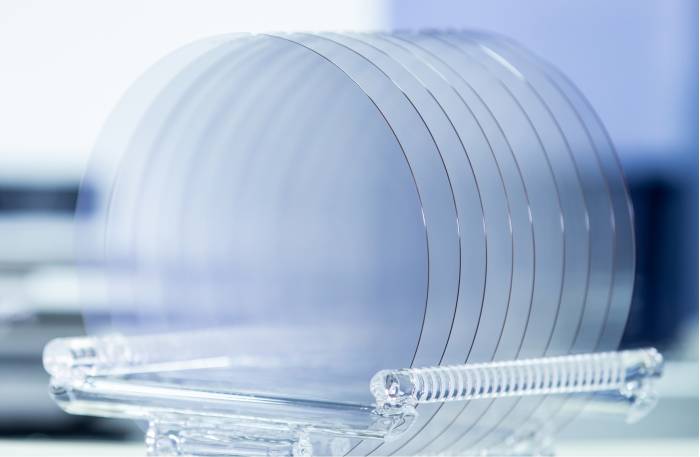

高纯半绝缘碳化硅单晶衬底，图源：烁科晶体

山西烁科晶体有限公司是国内从事第三代半导体材料碳化硅生产和研发的领军企业。烁科晶体在国内率先实现碳化硅材料产业链供应链自主可控，成功突破4、6、8英寸高纯半绝缘碳化硅单晶衬底技术攻关。其12英寸高纯半绝缘碳化硅衬底将发挥光学性能优势，为碳化硅刻蚀光波导的量产制造提供坚实的物质基础。
